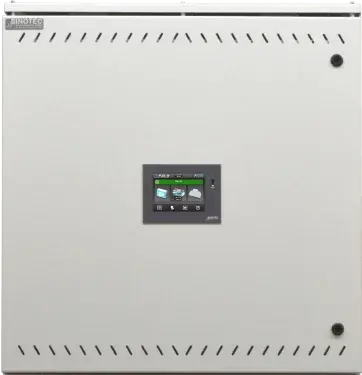

Zentralbatteriesystem CPS 220/64

Die CPS 220 / 64 Serie deckt unterschiedliche Leistungen und Gehäuseanforderungen ab. Joker-Technik, Einzelleuchten- und Stromkreisüberwachung sind unser Standard. Das Zentralbatterie-System verfügt über eine vollautomatische Funktionsüberwachung und Einzelleuchten-Fehlererkennung ohne zusätzliche Datenleitung.

Systemeigenschaften

  • Modularer Geräteaufbau, verschiedene Schrankgrößen, Batteriegestelle oder - schränke
  • Bis zu 128 Stromkreise (64 über Unterstationen / 64 in der Anlage) mit je 20 Leuchtenadressen pro Stromkreis können versorgt werden
  • Geringe Servicekosten durch zentrale Überwachung der gesamten Sicherheitsbeleuchtungsanlage und aller angeschlossenen Leuchten
  • Automatische oder manuell auslösende Funktionstesteinrichtung mit Prüfbuch zur Ablage von Status- und Fehlermeldungen
  • Isolations-Testeinrichtung
  • Trennklemmen zur einfachen Isolationsmessung der Leuchtenstromkreise
  • Galvanisch entkoppeltes, geräteinternes und -externes BUS-System
  • Getrennte Überwachungs- und Umschalteinrichtungen für Dauer- / Bereitschaftslicht
  • Patentierte "JOKER-Technik": Mischbetrieb von Dauerlicht, Bereitschaftslicht und geschaltetem Dauerlicht
  • Schaltungs- und Überwachungsart pro Stromkreis einzeln einstellbar
  • Verschlossene OGI-Blockbatterie mit einer konstruktiven Lebensdauer >10 Jahre

Netzwerkfähiges TFT-Touch-Steuerteil

  • 5,7" TFT-Touch-Display
  • Bequeme Programmierung über INOTEC Konfigurator Software
  • Integrierte Netzwerkanbindung (INOWeb/INOView)
  • USB-Schnittstelle zur Aktualisierung
    - Aktualisierung der Steuergerätesoftware
    - Laden/Speichern der Gerätekonfiguration
    - Laden/Speichern der Schaltkreiskonfiguration
    - Anschluss einer Standardtastatur
  • Verwaltung von bis zu 128 Stromkreisen (bis zu 2560 Leuchten - 20 Leuchten pro Stromkreis)
  • Vollautomatische Funktionsüberwachung inklusive Einzelleuchten- und Stromkreisfehlererkennung ohne zusätzliche Datenleitung
  • Integriertes Prüfbuch
  • Stromkreis-/Leuchtenfunktionsmodi frei programmierbar
  • Verschiedene Sprachen verfügbar
  • Anzeige aller Batterieblockdaten, wenn das optionale INOTEC Battery Control System (BCS) installiert ist
