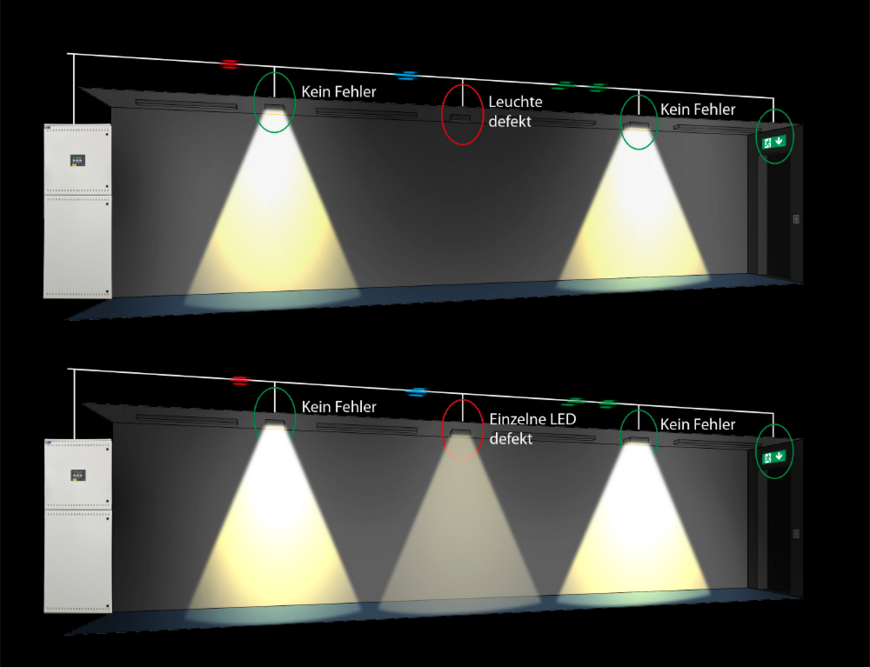

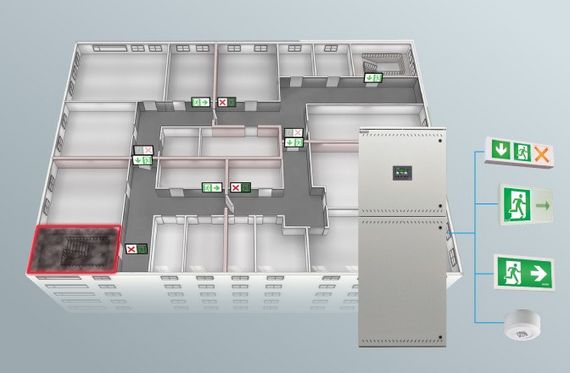

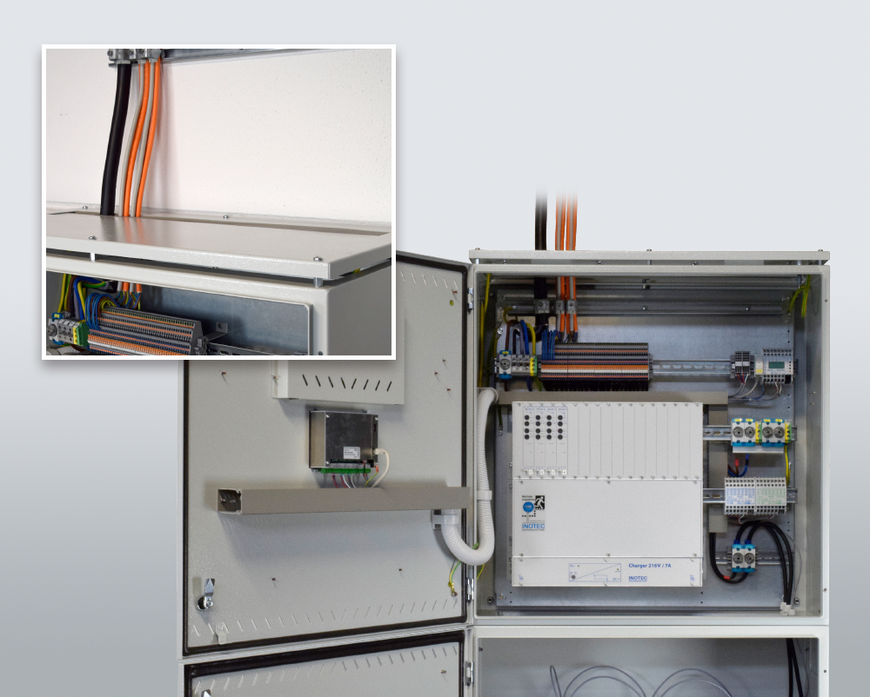

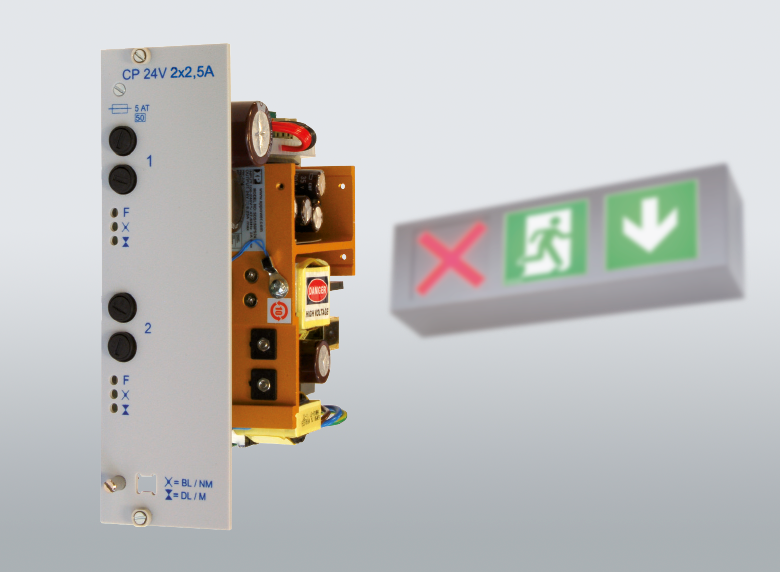

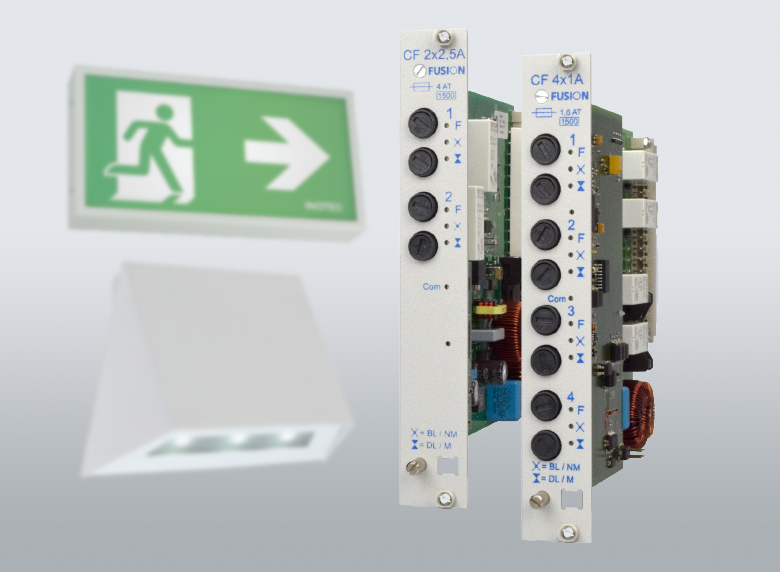

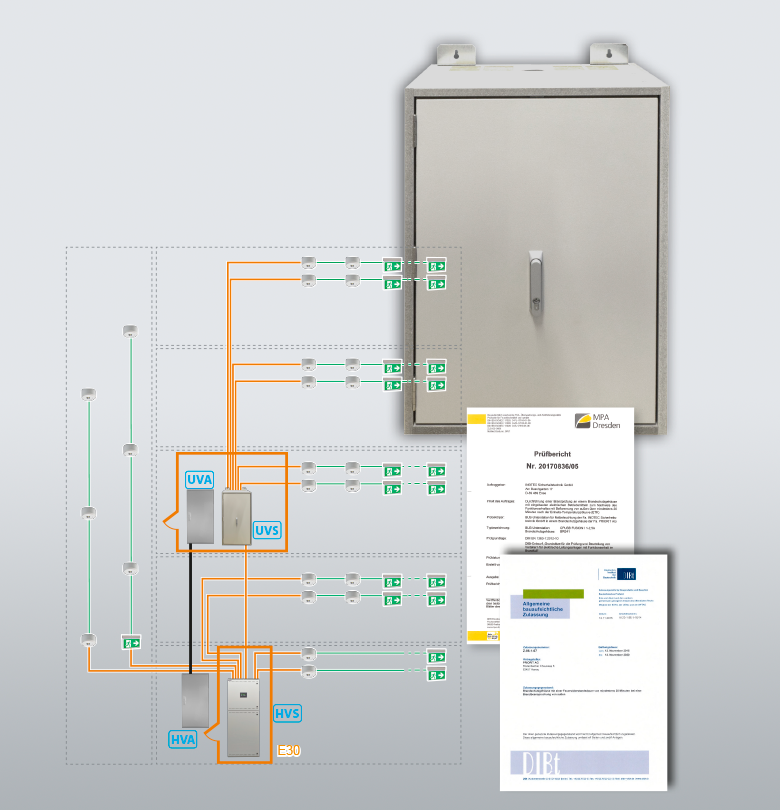

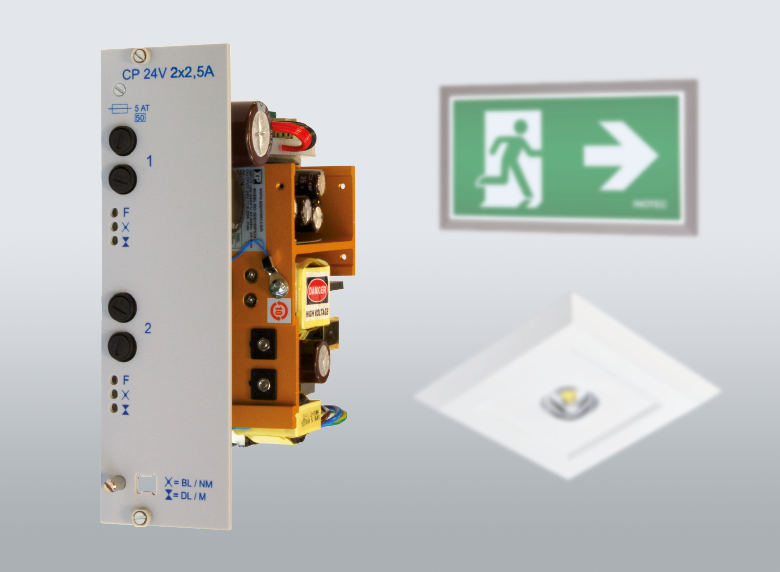

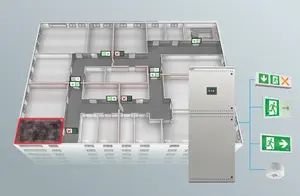

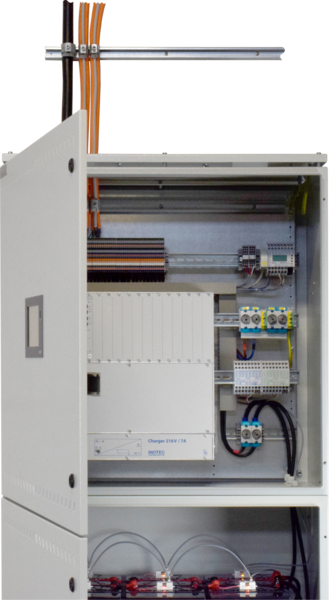

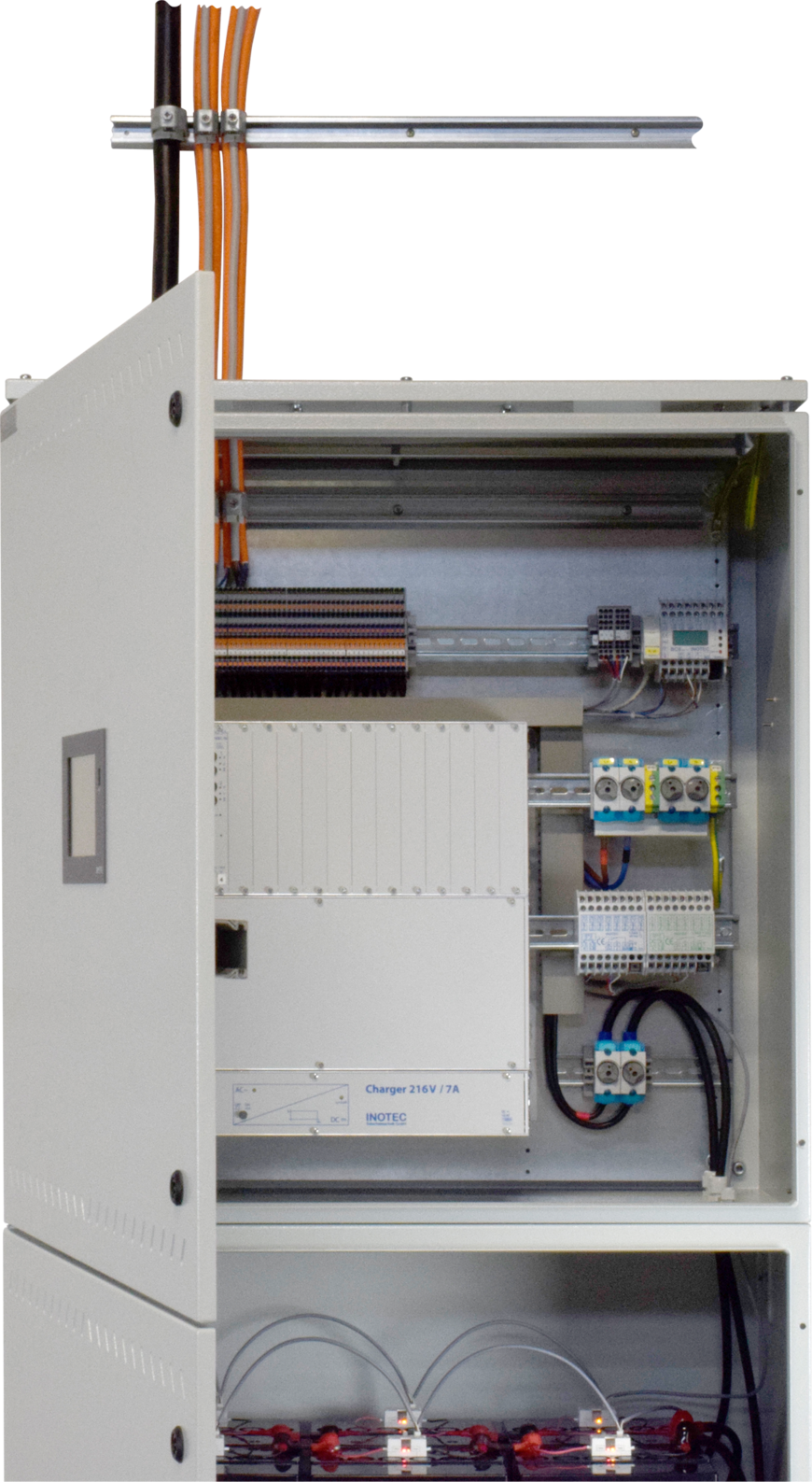

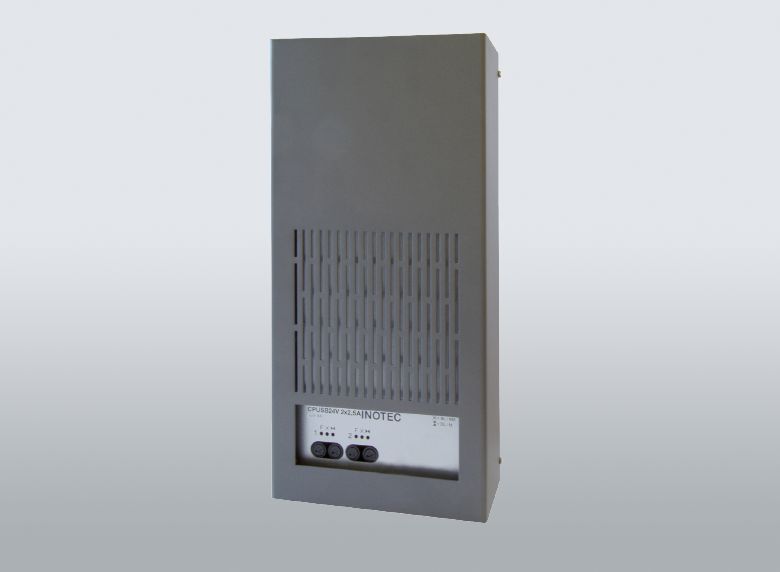

Mit den CPS FUSION Einschüben können dynamische Rettungszeichenleuchten im selben Stromkreis ohne zusätzliche BUS-Leitung wie die Rettungszeichenleuchten mit fester Richtungsanzeige betrieben werden. Wenn Feuer und Rauch den nächsten Fluchtweg versperren, können diese Leuchten einen alternativen und sicheren Evakuierungsweg anzeigen.

Dynamische Fluchtweglösungen werden immer häufiger bei wechselnden Gebäudenutzungen und als Kompensation für z.B. bauliche Brandschutzmaßnahmen eingesetzt.

Ist ein Fluchtweg nicht oder nur eingeschränkt nutzbar, kann eine statische Kennzeichnung unter Umständen ihren Zweck nicht mehr erfüllen. Das kann zum Beispiel der Fall sein, wenn Fluchttüren aufgrund der besonderen Nutzung von Gebäudeteilen (beispielsweise bei Veranstaltungen in Schulen) verschlossen werden.

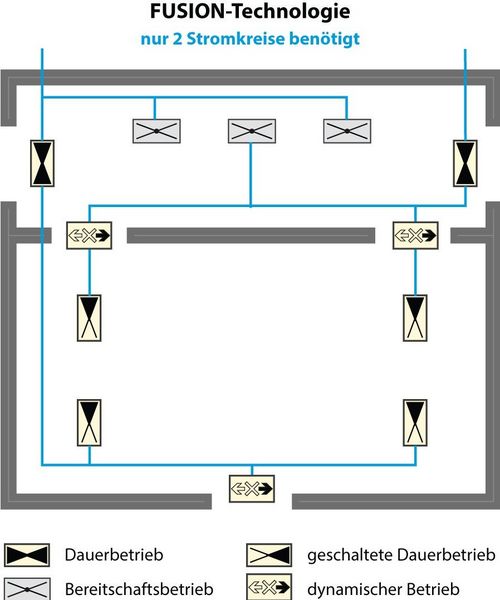

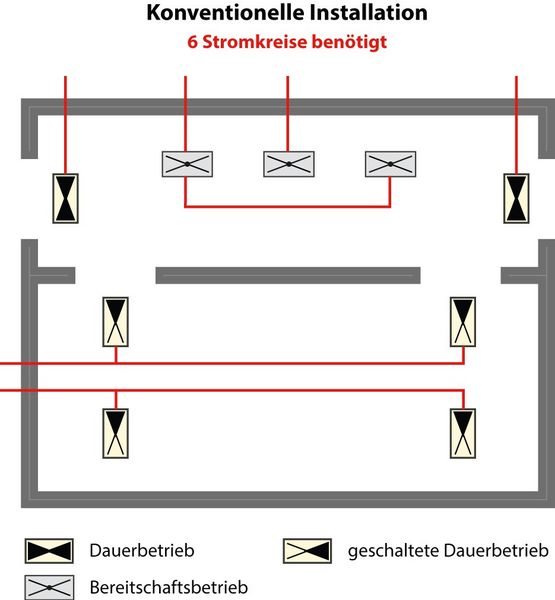

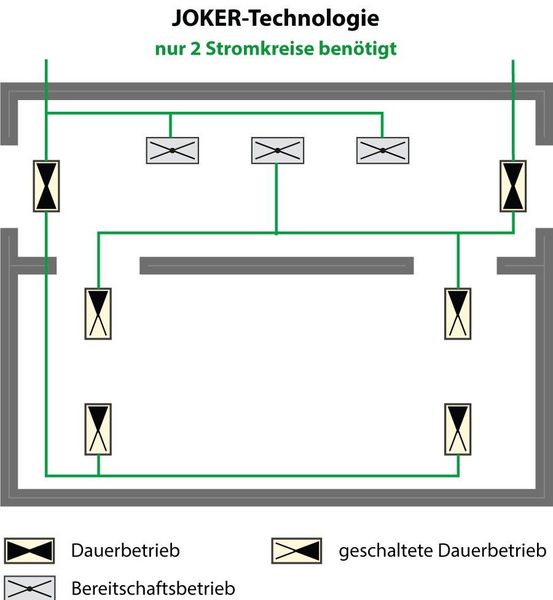

Ohne ein zusätzliches System können Sie dynamische Rettungszeichenleuchten bei einer CPS FUSION in demselben Stromkreis wie die klassische Sicherheitsbeleuchtung betreiben. Bauliche Voraussetzungen, die Art und Nutzung von Bereichen oder Gebäuden und normative sowie rechtliche Vorgaben können mit der CPS FUSION besser realisiert werden.

Jeder dynamischen Rettungszeichenleuchte können bei einer CPS FUSION maximal 8 Schalteingänge zugewiesen werden, um die Leuchte der Situation entsprechend anzusteuern.

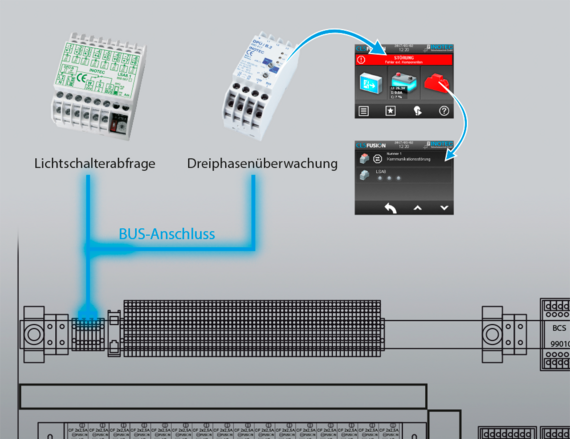

Durch Anschluss von externen, busfähigen Komponenten wie Lichtschalterabfragemodule oder Dreiphasenüberwachung kann die neue CPS FUSION in Ihrer Funktionalität erweitert werden. Gerade die busfähige Dreiphasenüberwachung ermöglicht eine exakte Meldung der gestörten Unterverteilung am CPS FUSION-Steuerteil mit Weiterleitung an eine angeschlossene Überwachung.

Ein Phasenausfall kann somit zum selektiven Einschalten von einzelnen Leuchten oder zur Ansteuerung von dynamischen Fluchtwegszenarien genutzt werden.

Notlichtsysteme müssen für den Ernstfall sofort einsatzbereit sein, denn bei einem Netzausfall sollen sie über die vor­gegebene Zeit das sichere Verlassen des Gebäudes ermöglichen. Das erfordert nicht nur die ständige Überprüfung der Rettungszeichen- und Sicherheitsleuchten und der Umschalttechnik, sondern auch eine Überwachung der eingesetzten Batterien.

Die am Markt häufig eingesetzte Überwachungsmethode, mit Hilfe eines Mittelabgriffs die Batteriesymmetrie zu überwachen, ist nicht aussagekräftig genug, da dabei der Batteriesatz nur in zwei Gruppen mit jeweils 9 Blöcken aufgeteilt wird. Eine Einzelblocküberwachung findet somit nicht statt.

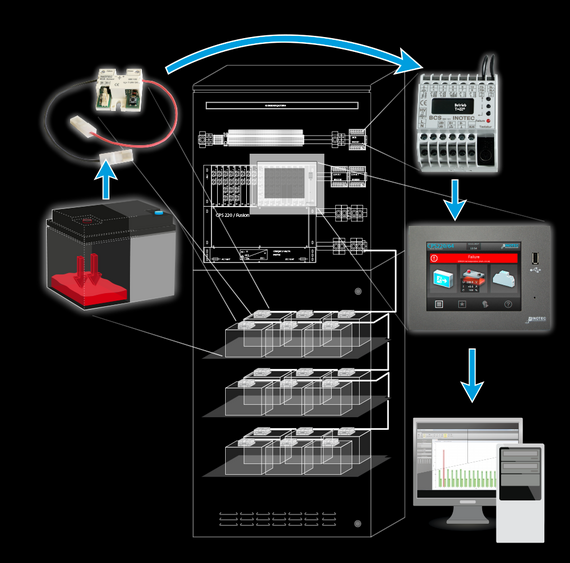

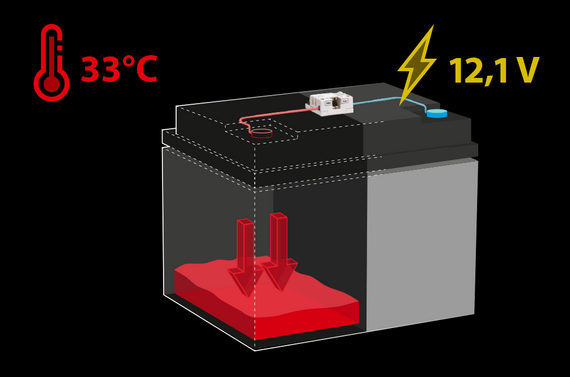

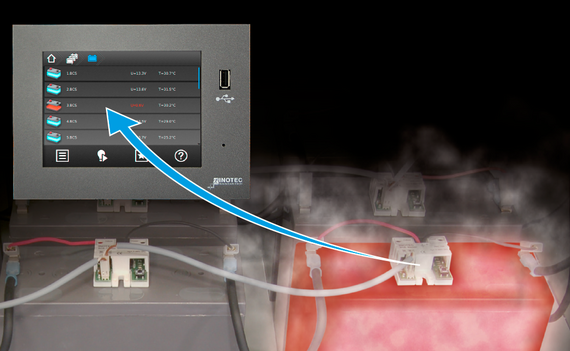

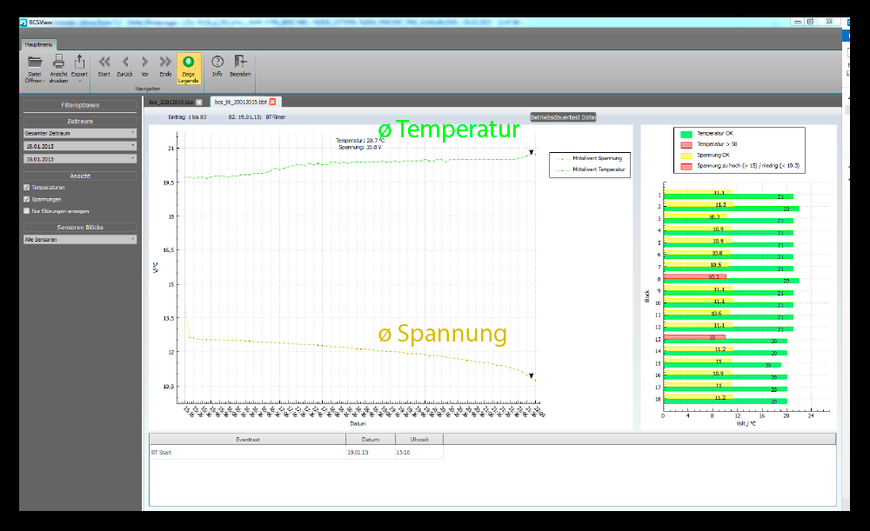

Das INOTEC BCS-System überwacht und protokolliert mittels Sensoren jeden einzelnen Batterieblock und erfasst dabei sowohl Spannung als auch Temperatur.

Bei Über- oder Unterschreitung definierter Grenzwerte eines einzelnen Batterieblocks erfolgen zunächst Störungsmeldungen bis hin zur Abschaltung der Ladung.

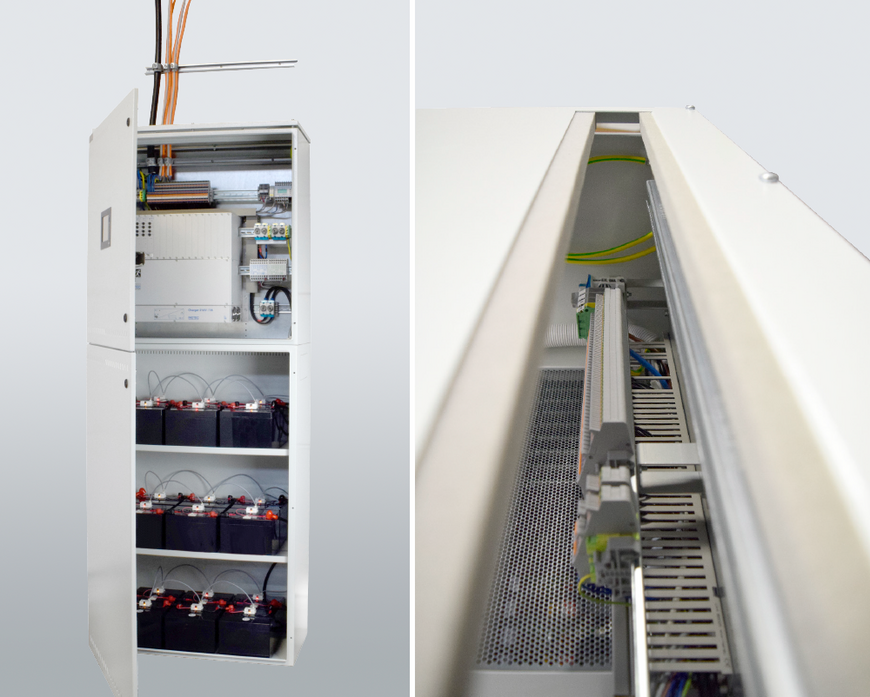

Da alle 18 Batterieblöcke in einem Zentralbatteriesystem in Reihe geschaltet sind, kann ein einzelner defekter Block mit der Zeit die übrigen Blöcke ebenfalls zerstören. Darum ist das frühzeitige Erkennen eines defekten Batterieblocks zwingend notwendig. Ansonsten ist die Betriebssicherheit bis zum Austausch nicht mehr gegeben. Dieses kann im schlimmsten Fall erst bei der nächsten jährlichen Dauerprüfung festgestellt werden.

Auch beim wöchentlichen Funktionstest wird ein einzelner defekter Batterieblock nicht erkannt. Für die Dauer des Tests reicht die Energie der übrigen Blöcke, bei einem längeren Spannungsausfall würde diese aber innerhalb kürzester Zeit zum Ausfall der gesamten Batterieanlage führen.

Zwar müssen nach DIN EN 50171:2001 ständig die Gesamtspannung, Ladestrom und Umgebungstemperatur des Batteriesatzes überwacht werden, diese Werte aber sind nicht ausreichend, um den Betriebszustand der Batterie zu ermitteln.

Dementsprechend fordert die DIN EN 62034:2013 jährlich einen Dauertest zur Überprüfung der Batteriekapazität über die gesamte Betriebsdauer, bei welcher auch die Blockspannung der einzelnen Batterieblöcke gemessen werden sollen.Aber diese jährliche Prüfung stellt nur den Zustand jedes einzelnen Batterieblocks im Abstand von 365 Tagen fest. Eine Aussage, wie der Zustand der einzelnen Batterieblöcke in der Zwischenzeit ist, kann nicht gegeben werden.

Im Entwurf der E DIN EN 50171:2013 wird genau festgelegt, dass die Spannung von jedem Batterieblock gemessen und protokolliert werden muss. Wird dafür ein System wie das INOTEC BCS-System eingesetzt, so muss dieses Überwachungssystem die folgenden Voraussetzungen erfüllen:

• Periodische Überwachung der Batterieblockspannungen (6.11.3. a))
• Fehlermeldung bei einer Abweichung der Batterie­blockspannung (6.11.3. b))
• Nur manuelles Zurücksetzen der Fehlermeldung (6.11.3. d))
• Aufzeichnung der Batterieblockspannungen in der Dauerprüfungen mit einem Intervall von 5 Minuten (6.11.3. f))
• Überwachung der Batterietemperatur (6.11.)

Das INOTEC BCS-System erfüllt bereits heute die zukünftigen Anforderungen und protokolliert den Batteriezustand im Prüfbuch des Gerätes.

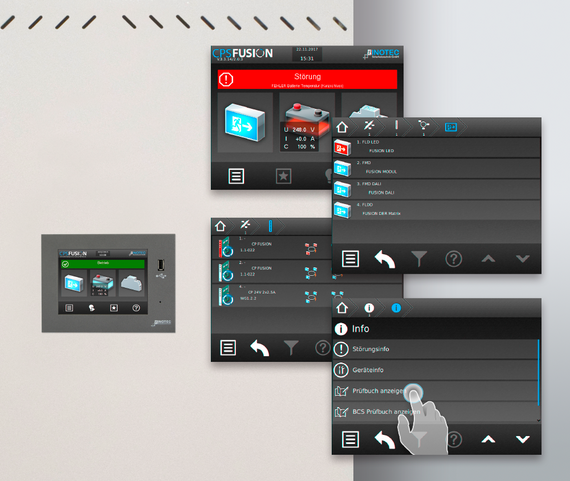

Die moderne grafische Benutzeroberfläche des TFT-Touchdisplays unseres Zentralbatteriesystems CPS FUSION ermöglicht eine sehr komfortable und intuitive Bedienung.

Die Gewohnheiten der Anwender haben sich durch Smartphones und Tablets stark gewandelt. INOTEC greift diese Konzepte auf und vereinfacht die Bedienung Ihrer Notlichtsysteme.

Auf dem 5“ großen TFT-Touch-Display der CPS FUSION werden alle Zustandsinformationen bis auf Leuchtenebene dargestellt. Die grafische Darstellung ist für eine Bedienung mit den Fingern optimiert worden.

Dank der einheitlichen Oberfläche für unsere zentralen und dezentralen Notlichtsysteme muss sich der Anwender in der Bedienung nicht mehr umgewöhnen.

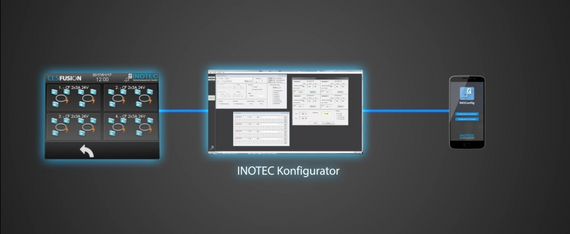

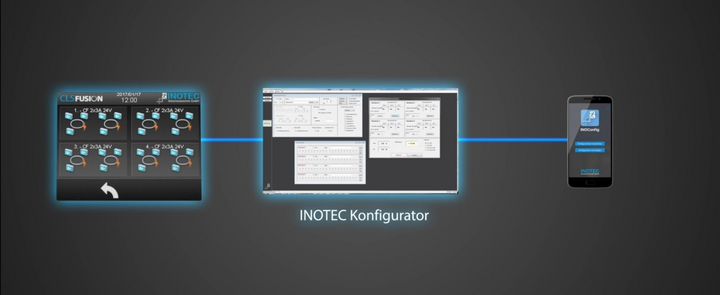

Die Installation und Inbetriebnahme erfolgt bei allen FUSION Systemen über die Windows-basierte Konfigurator-Software. Das bewährte Konzept der individuellen Betriebsgeräteadresse der CPS-Systeme wird auch bei den neuen FUSION-Systemen genutzt.

Wegfall der Adress- und Betriebsartenschalter, änderbar am Steuerteil

Mit der neuen App für iOS und Android können die Zuweisung und Zielortvergabe der Leuchte am Installationsort per Barcode direkt erfasst und in die Konfiguration des Gerätes übernommen werden. Abschließend werden die Schaltungsarten der Leuchten in der Konfigurationssoftware parametriert und dann per Netzwerk oder USB in das Notlichtsystem übertragen.

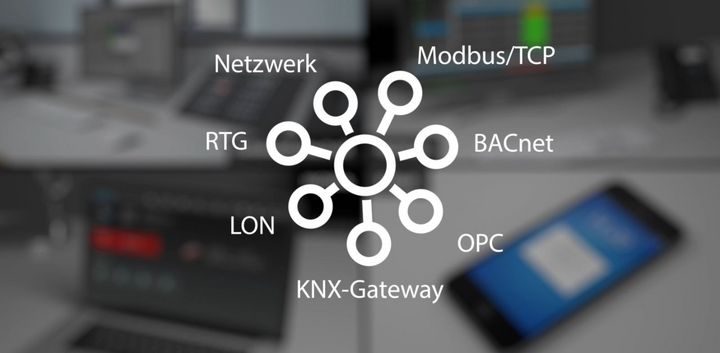

Dank der zahlreichen Schnittstellen am Steuerteil der CPS FUSION bietet dieses System vielfältige ­Möglichkeiten zur Überwachung und Programmierung.

Mittels der standardisierten USB-Schnittstelle können Informationen auf einem USB-Stick gespeichert oder die Konfiguration des Systems aktualisiert werden. Auch ein Update der Steuerteilsoftware ist mittels USB-Stick ohne Probleme möglich.

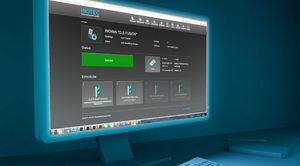

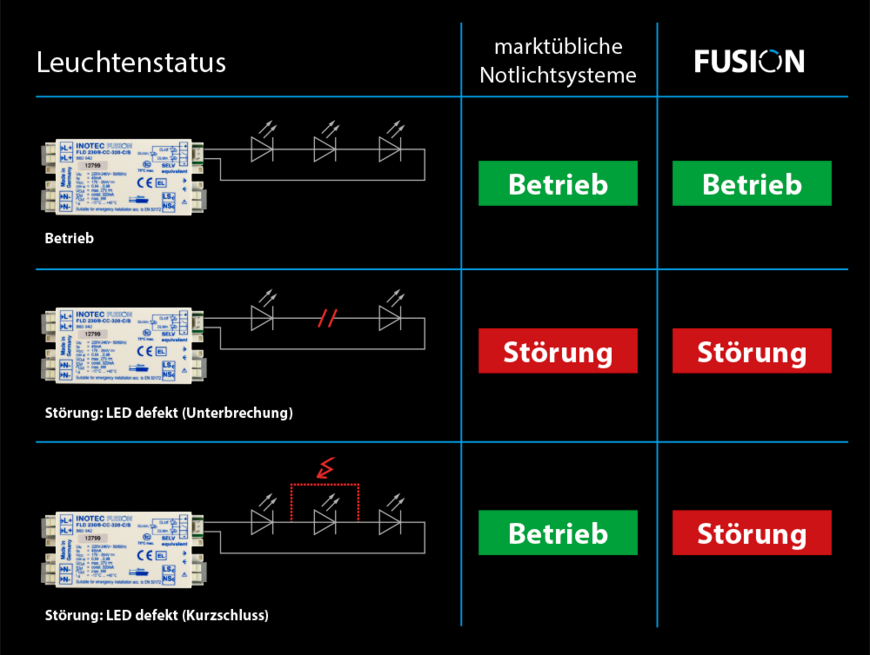

Die integrierte Netzwerkschnittstelle ermöglicht die Weiterleitung der Informationen an Überwachungssysteme. Standardmäßig können die Informationen mit einem Webbrowser per PC oder Mobil über INOWeb abgerufen werden. Alle Statusinformationen bis zur einzelnen Leuchtenstörung werden visualisiert.

Selbstverständlich sind die FUSION Systeme mit der INOView-Software überwachbar. Der Status von Leuchten, BCS und angeschlossenen Komponenten werden in INOView mit Zielortangabe verständlich dargestellt. Ereignisse werden im Prüfbuch von allen überwachten Anlagen zentral protokolliert. Zur schnelleren Lokalisierung der fehlerhaften Leuchte können diese in einem Grundriss mit dem aktuellen Leuchtenstatus angezeigt werden.

Statusmeldungen an eine Gebäudemanagementsoftware können per ModBUS/TCP abgerufen werden. So sind die Informationen bis zur Leuchtenebene in einer vorhandenen Gebäudeleittechnik darstellbar. Auch weitere Standardprotokolle der Gebäudeleittechnik wie zum Beispiel OPC oder BACnet sind mit FUSION realisierbar.

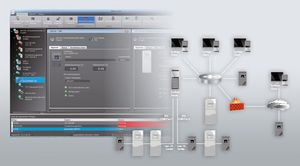

INOView ist die zentrale Überwachungslösung für alle INOTEC Notlichtsysteme. Diese Software wird überall dort eingesetzt, wo eine flexible Anwendung gefordert ist, die mit dem Projekt skaliert. Die Geräte können dabei entweder per dreiadrigem RTG-Bus und/oder Netzwerkanbindung überwacht werden.

Diese Software wird überall dort eingesetzt, wo eine flexible Anwendung gefordert ist, die mit dem Projekt skaliert. Die Geräte können dabei entweder per dreiadrigem RTG-Bus und/oder Netzwerkanbindung überwacht werden.

Alles im Blick für die Personensicherheit in Gebäuden

Bei der Entwicklung der Visualisierungssoftware INOView stand der Anwender im Mittelpunkt. Wichtig sind eine einfache, intuitive Benutzerführung und Transparenz durch übersichtlich strukturierte Anlagenbilder und klare Texte. Auf nur einen Blick erkennt der Benutzer den Gesamtzustand des Sicherheitsbeleuchtungssystems und kann gegebenenfalls schnell Maßnahmen einleiten, um die Personensicherheit im Gebäude zu garantieren. Die INOView-Software sorgt für Transparenz und bietet dem Nutzer umfassende und detaillierte Informationen über den Anlagenbetrieb.

Moderne Client-/Server – Architektur

Eine moderne Client-/Server-Architektur schafft Zukunfts- und Investitionssicherheit. Über die Clients können mehrere Benutzer im Netzwerk gleichzeitig auf die Informationen der INOView-Software zugreifen. Eine integrierte Benutzerverwaltung sichert die Software vor unbefugtem Zugriff.

Leistungsfähig und komfortabel

Mit der INOView-Software haben Sie Ihre Notlichtanlagen übersichtlich und sicher „im Griff“. Intuitive Bedienmenüs ermöglichen eine einfache und komfortable Bedienung. Individuell gestaltbare Visualisierungen der Informationen sorgen für Transparenz. Die Software wächst mit der Projektgröße. Ob eine Schule oder ein Flughafen, mit den modernen Standards ist die INOView-Software auf die Anforderungen des Kunden ausgerichtet.

TFT-Touch-Steuerteil mit integrierter INOWEB-Funktion zur zentralen Überwachung des Notlichtgerätes über das Intra-/Internet. Anschluss erfolgt an ein bereits vorhandenes Netzwerk.

Überwachung der Notlichtgeräte per Zugriff mittels Webbrowser auf die INOWEB-Funktionalität des Steuerteils. Über die (optional) passwortgeschützte Webseite kann jeder Anlagen-, Stromkreis- und Leuchtenstatus kontrolliert werden.

Bei einer bestehenden Verbindung zum Internet ist das Monitoring auch per PC mit Internetzugang möglich. Zu Demonstrationszwecken wenden Sie sich an Ihr regionales technisches Vertriebspersonal.

Funktionen:

• Start von Funktionstest/Betriebsdauertest
• Blockieren/Freigeben
• Störungsausdruck
• Verlinkung von Dateien / Webseiten pro Stromkreis

Mit Hilfe der Software INOWEB-Control ist es möglich, auch komplexe Installationen mit unterschiedlichen Anlagentypen von einer zentralen Stelle zu überwachen. Dazu muss das TFT-Touch-Steuerteil in das vorhandene Netzwerk eingebunden werden.
