FUSIONconnect

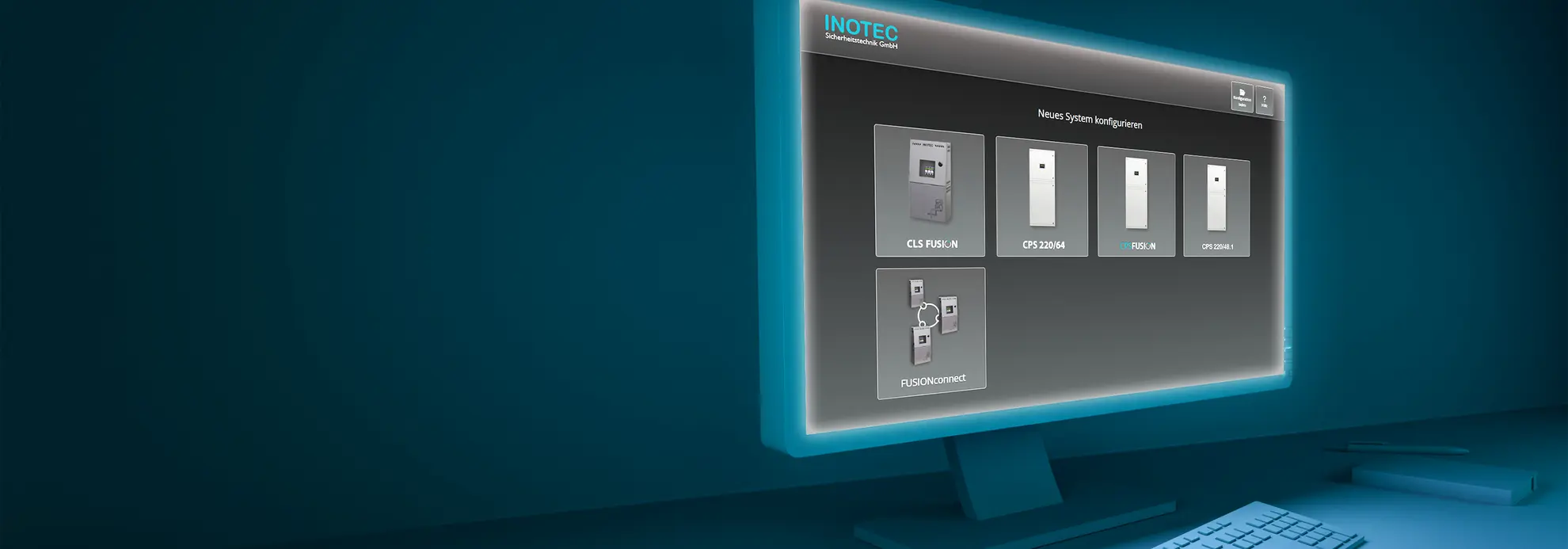

Vereinfachung durch ein dezentrales Konzept und Kommunikation über Brandabschnitte hinweg — mit der CLS FUSION und dem INOTEC Project: Configurator
Sie kennen bereits die Vorteile eines dezentralen Batteriesystems:
- Deutlich erhöhtes Sicherheitsniveau durch brandabschnittsweise Versorgung
- Einsparung kostenintensiver E30-Verkabelung
- Dezente Bauweise der Leuchten durch 24V -Technik
Mit FUSIONconnect ermöglichen wir darüber hinaus eine Kommunikation der dezentralen Systeme über Brandabschnitte hinweg:
- Anlagenübergreifendes Steuern von Sicherheitsleuchten
- Anzeigen von Statusmeldungen aller Geräte in einem Projekt
- Weiterleiten von einer Systemstörung an die GLT
- Notlichtgruppen - bei Netzausfall kann auch an einer beliebigen anderen Anlage im Projekt das Notlicht eingeschaltet werden
Separate Schaltmodule und Schaltleitungen mit langen Leitungslängen zu jedem Gerät werden eingespart, da die Schaltzuweisung an der günstigsten Position im Gebäude erfolgen kann. Durch eine softwareseitige Verschaltung der Schaltkontakte sparen Sie bei der Installation Zeit und Kosten.
Brandabschnittsübergreifendes Steuern von Sicherheitsleuchten
Sind Schaltmodule (LSA) physisch an einer CLS FUSION vorhanden, können diese im INOTEC Project: Configurator als Sender verwendet werden.
Bei allen anderen CLS FUSION im FUSIONconnect-Projekt kann der Sender als Empfänger virtuell zugewiesen werden — Sie sparen das physikalische Schaltmodul.
Erhält das Sendermodul einen Schaltbefehl, leitet dieses die Anforderung an alle Empfängermodule weiter. In der Programmierung der Anlage kann dann der Schaltbefehl Leuchten zugeordnet werden, um sie zu steuern.
Vorteile von FUSIONconnect in der Praxis: Sparen Sie Zeit und Material — und damit Geld
- Systemübergreifende Weitergabe von Schaltbefehlen zur smarten Steuerung von Sicherheitsleuchten
- Zusätzliche Schaltmodule werden eingespart
- Schaltleitungen müssen nicht zu jeder Anlage gezogen werden, es kann das Schaltsignal an einer beliebigen CLS FUSION aufgelegt werden
- Einsparung von:
- Installationszeit
- Schaltmodule
- Leitung
- Befestigungsmaterial
- Sie sind flexibel aufgestellt. Kommen neue Anforderungen im Projekt hinzu, kann das System einfach und komfortabel über die „INOTEC Project: Configurator“ Software angepasst werden.
Praxisbeispiel: Dynamische Fluchtwegsteuerung mit FUSIONconnect
Öffentliche Gebäude sind mit Rauchmeldern vernetzt, sodass ein Brand in kürzester Zeit detektiert wird. Ein Umsteuern der dynamischen Rettungszeichenleuchten und das Umsteuern auf den alternativen Fluchtweg findet ebenso schnell statt. Wird die Kommunikationsleitung im Verlauf eines Brandes durch ein Feuer zerstört, speichern die dynamischen Rettungszeichenleuchten den zuletzt erhaltenen Zustand, der von dem Schaltmodul versendet wurde.
Bevor die Kommunikationsleitung durch ein Feuer zerstört werden kann, hat der Rauchmelden den Brand schon detektiert und das CLS FUSION System umgesteuert.
Die Leuchten speichern den zuletzt erhaltenen Zustand und reagieren erst wieder bei einer erfolgreichen Kommunikationsverbindung zu dem Schaltmodul. Somit wird sichergestellt, dass ein zerstörter Gebäudeabschnitt nicht wieder freigegeben wird.
Die FUSIONconnect-Kommunikationsleitung muss nicht in Funktionserhalt verlegt werden!
Übersichtliche Störungsmeldungen an jeder CLS FUSION im Projekt

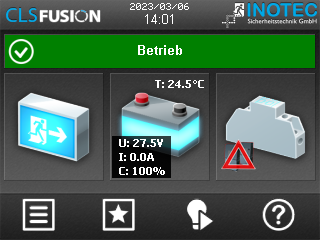

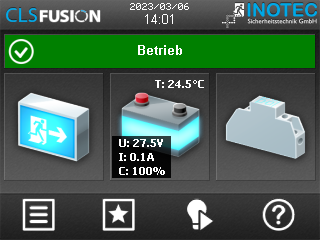

An jeder CLS FUSION im FUSIONconnect Projekt ist es direkt ersichtlich, wenn eine verbundene Anlage eine Störung meldet. Durch ein entsprechendes Symbol wird eine Störung übersichtlich auf dem Hauptbildschirm jeder Anlage angezeigt.
Oft ist der Techniker gerade im Werk unterwegs und hat keinen direkten Zugriff auf eine übergeordnete Visualisierung. Mit dieser Funktion ist es ihm möglich, sich mit einem Blick eine Auskunft über den Zustand aller im Projekt installierten Anlagen zu verschaffen.
An jeder CLS FUSION, die im FUSIONconnect Projekt integriert ist, ist es möglich einen Systemsammelstörungskontakt zu programmieren. Bei einer Störung einer CLS FUSION im FUSIONconnect Projekt schaltet ein potenzialfreier Kontakt. Dieser Kontakt kann verwendet werden, um eine Meldung an die Gebäudeleittechnik weiterzuleiten oder z.B. eine Warnleuchte einzuschalten.“
Notlichtgruppen - FUSIONconnect kann bei einem Netzausfall auch an anderen CLS FUSION im Projekt die Notbeleuchtung einschalten
In einem FUSIONconnect-Projekt können CLS FUSION Anlagen in Gruppen programmiert werden.
Hat einen Anlage in der Gruppe einen Netzausfall, schalten die anderen Anlagen ebenfalls die Notbeleuchtung ein.
In einem Projekt können beliebig viele Gruppen, je nach Anforderung, definiert werden. Die Anlagen überwachen sich gegenseitig, sodass bei einer Unterbrechung der Leitung die CLS FUSION das Notlicht einschalten und den Fehler im Display anzeigen.
